1.充氣柜概述

1.1充氣柜整體結構

GZX-40.5kV柜式氣體絕緣金屬封鎖開關設備（簡稱充氣柜)為SF6氣體絕緣金屬外殼固定式開關柜，是三相交流母線分段的戶內成套設備，其結構如圖1所示。

圖1所示充氣柜

首要由斷路器室、二次室、CT室及柜后電纜室組成，上述幾部分一同協作完成對供電系統和負荷的控制、何護及檢測。

1.2直流電源在開關柜中的作用

充氣柜采用的SET系列直流-直流轉化開關電源由深圳斯特克電子技術開發有限公司開發，適用于尋呼機功放、電力系統、集群系統、移動通訊基站等通訊系統領域。電力系統中，該電源模塊首要用于開關柜內二次信號回路及PLC控制器電能供應，完成后臺機和維護設備對開關柜情況的實時監控及控制。

2.存在問題及緣由剖析

2.1存在問題

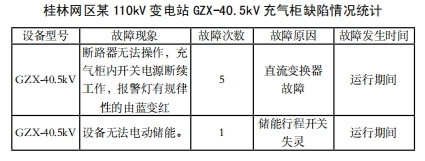

桂林網區某110kV變電站現有的充氣柜缺點頻發，依據作業值班人員提供的數據，該類型充氣柜僅2012~2013期間產生缺點次數及實踐缺點部位(表所示)。

由表1可知，該類型充氣柜在同一110kV變電站一年時間同一缺點產生率高達82.3%，已嚴格影響到供電穩定性。

2.2緣由剖析

2.2.1開關電源模塊散熱規劃不合理:直流轉化器的過熱維護值為80℃。當溫度抵達70℃時，設備缺點報警燈亮，過熱維護不動作;當溫度抵達80℃時，設備缺點報警燈持續亮，過熱維護動作，堵截電源，設備作業指示燈滅。經查詢剖析，該電源模塊內部元器件規劃過分緊湊，引起散熱不良，構成其一再退出作業。

2.2.2作業環境影響:該110kV變電站地處工業中心，其四周粉塵污染嚴格，在這種作業環境下，開關電源因?yàn)殪o電吸附緣由極易構成內部粉塵堆積，然后引起開關電源IGBT等開關元件散熱功用降落，觸發電源模塊熱維護發動。因此，杰出的防塵方法對前進開關電源散熱功用有較好的作用。

3.改善方法

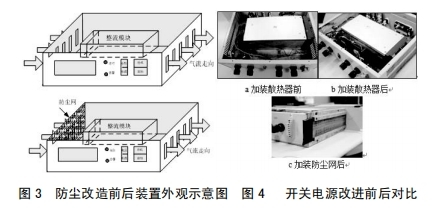

3.1在設備功率元件一側加裝散熱片，并于散熱片上面裝設常規風扇，然后擴展散熱面積，加強空氣流通，起到散熱降溫作用，如圖3所示改善前后標明圖。

3.2在設備本體進風孔加防塵網，避免塵土進入設備內部，設備維護人員定時對濾網間斷清掃，然后減輕元器件外表覆塵，利于設備正常散熱，如圖3所示加裝防塵網后開關電源標明圖。對設備施行上述改善后，其改善前后對比如圖4所示。

4.施行成果

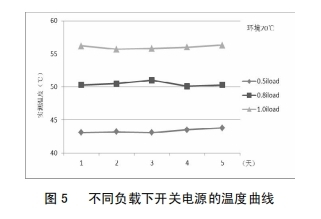

改善后，為考證改善作用，對開關電源分別在0.5倍、0.8倍及1.0倍負載下間斷了為期5天的帶負荷實驗，圖5為不同負載下開關電源的溫度曲線，由圖5可知，跟著負荷的增大，開關電源問題整體呈上升趨向;負載不變的情況下，同一溫度曲線根柢堅持滑潤;開關電源在額定負載下作業，最高溫度不超越57℃，未達報警值，開關電源穩定性得到明顯前進。

5.結論

5.1散熱不良是引起開關電源缺點頻發的首要緣由。

5.2加裝散熱片及防塵網有用的加強了開關電源的散熱功用，開關電源的整體功用得到了優化。

5.3為進一步進步開關電源的功用，倡議相關人員定時對新裝防塵網間斷清算，以增強開關電源的空氣流通。

5.4本文提出的散熱及防塵改善方法對其它應用也有一定自創含義。
